Silo- und Anlagenbau für Schüttgüter
OSTRA Stahl- und Anlagenbau projektiert, fertigt und montiert Silos und ganze Anlagen zum Lagern, Fördern, Verpacken und Verladen von Schüttgütern. Druckstoßfeste Silos und Explosionsklappen kommen vom selben Hersteller, der die Anlage auslegt: Der Explosionsschutz wird nicht am Ende von einem weiteren Lieferanten ergänzt.
Senden Sie Zeichnung, Spezifikation oder Schüttgutdaten. Wir antworten, in welcher Bauart sich Ihre Anlage ausführen lässt.
Technologische Kette

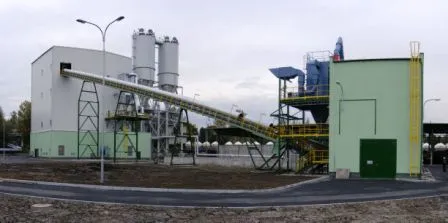

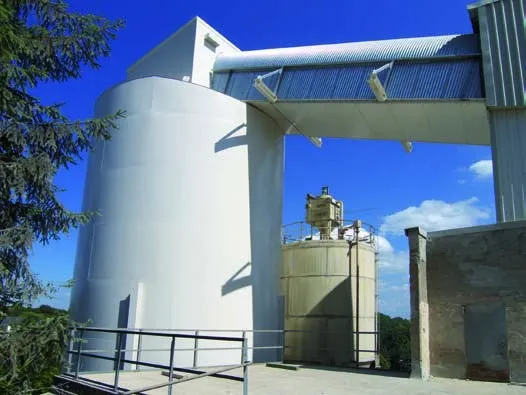

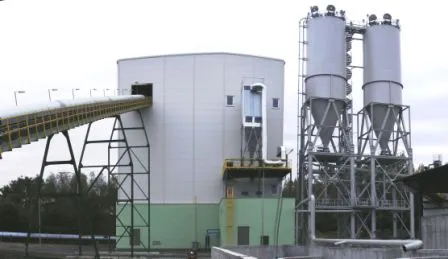

01LagernKomplette Siloanlagen von der Einzelzelle bis zum schlüsselfertigen Umschlagterminal: Konzeption, Engineering, Fertigung, Montage und Inbetriebnahme aus einer Hand.

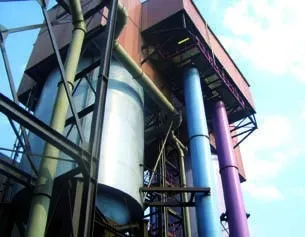

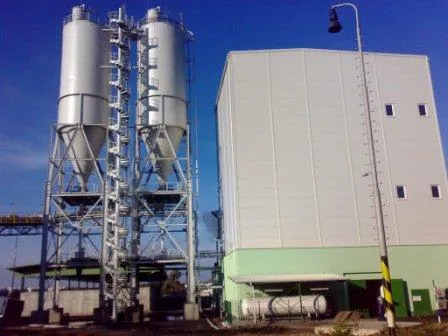

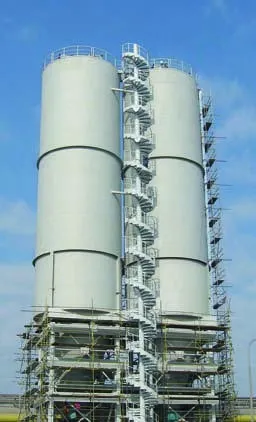

02SchützenSilos bis 3 bar druckstoßfest für Kohlestaub, Koks, Holzmehl und andere explosionsfähige Stäube, mit allen sicherheitsrelevanten ATEX-Einrichtungen.

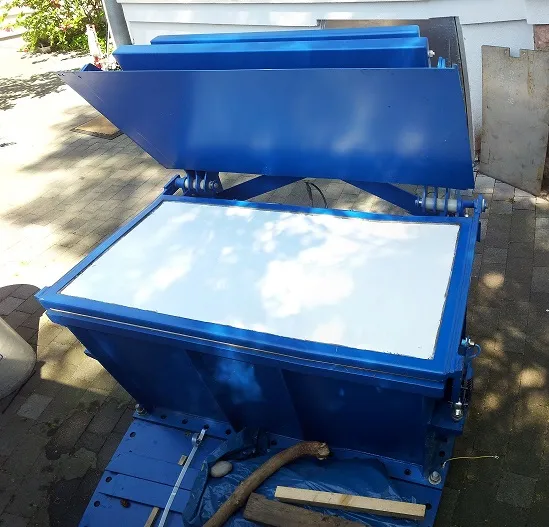

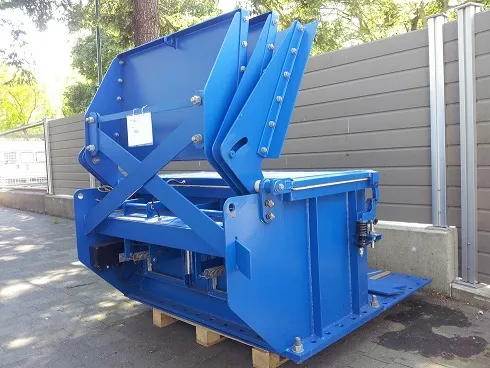

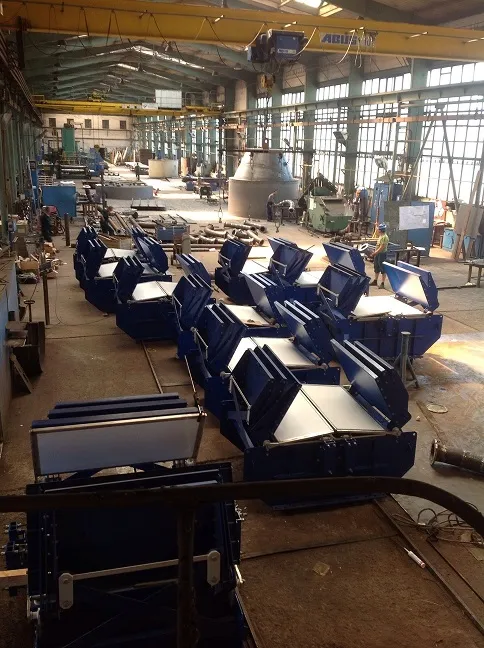

03EntlastenLeichtbau-Explosionsdruckentlastungsklappen für Silos, Behälter und Filter: EG-baumustergeprüft, mit induktiven Lagesensoren und beheizbarem Dichtungsrahmen.

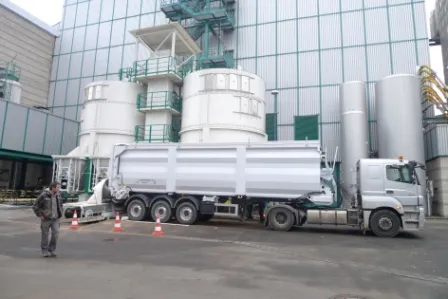

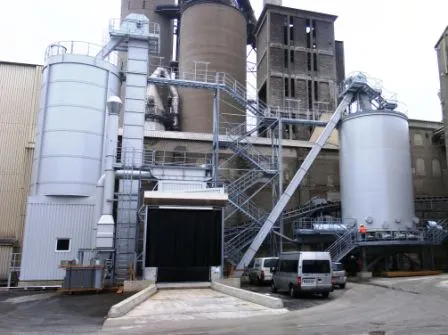

04AusrüstenAusrüstung für den sicheren Silobetrieb: Verschluss- und Dosierorgane, Austragshilfen, Belader, Siloüberwachung, Waagen und Entstaubung mit 8 bis 1 200 m² Filterfläche.

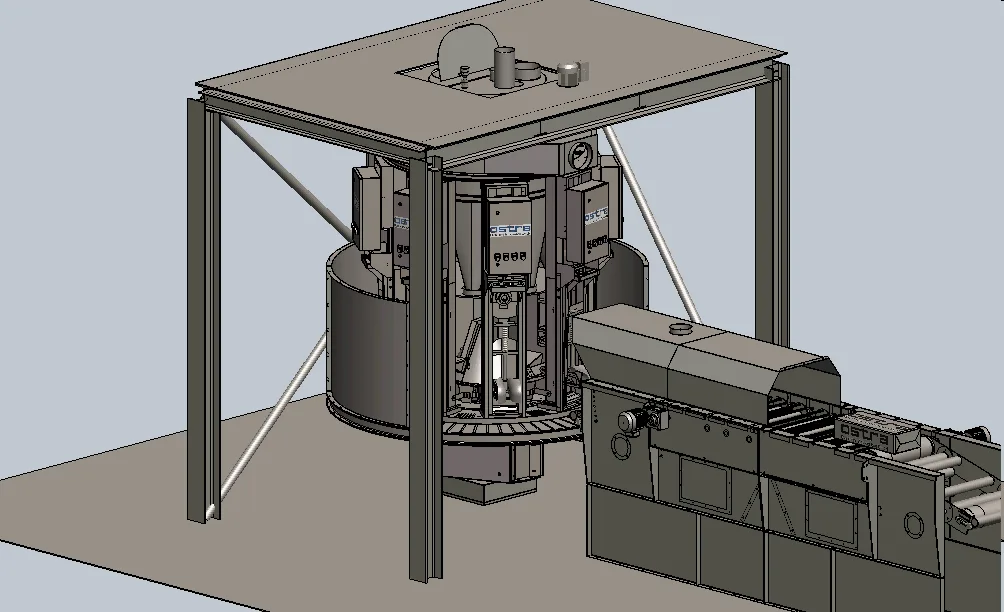

05AbfüllenStationäre Packmaschinen für Ventilsäcke: Reihen- und Rundpacker mit Luft- oder Turbinenfüllung, 600 bis 4 800 Sack/h, modular erweiterbar, mit Siemens-Steuerung.

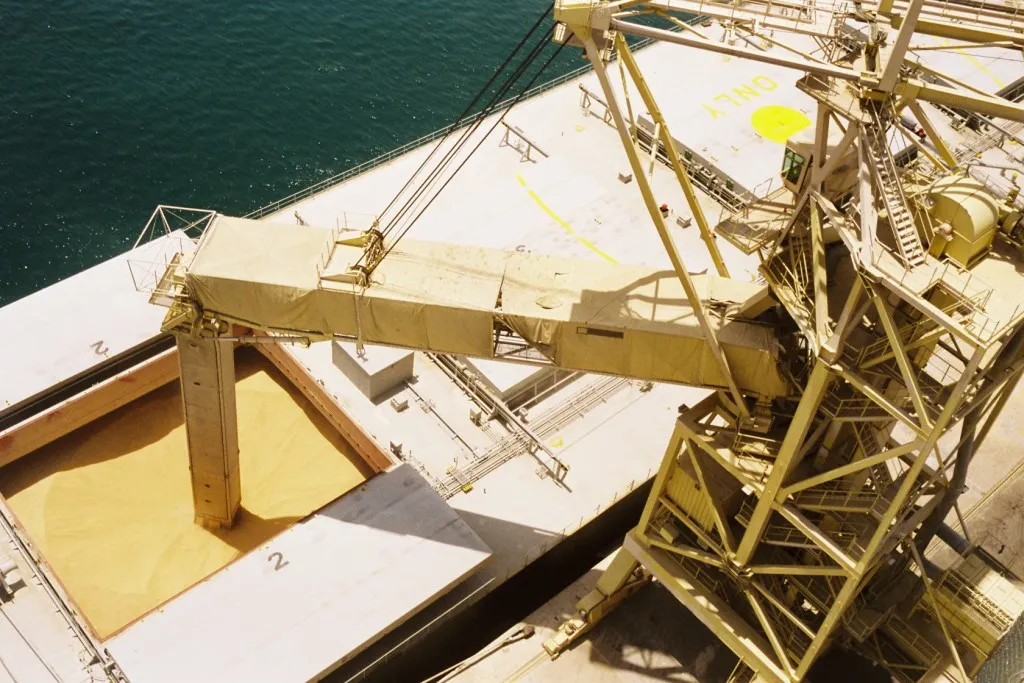

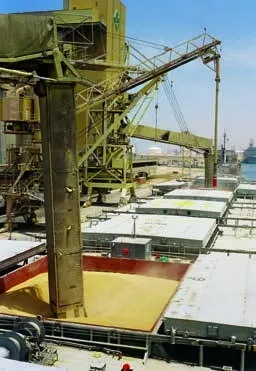

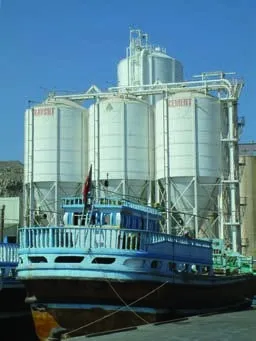

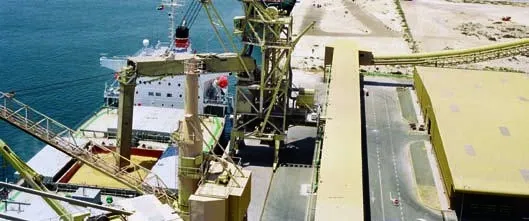

06UmschlagenUmschlag und Lagerung im Hafen: Schiffsentladung mit 1 000 m³/h, pneumatische und mechanische Schiffsbe- und -entladung, Großsilos bis 30 000 m³ je Zelle.
07FördernDie neue Doppelgurtförderer-Generation von OSTRA: leistungsstark bei niedrigem Betriebsgeräusch, wartungsarm, wirtschaftlich und auch für adhäsive Pulver geeignet.
Eine Verantwortung für alle Schnittstellen. Senden Sie Zeichnung, Spezifikation oder Schüttgutdaten. Wir antworten, in welcher Bauart sich Ihre Anlage ausführen lässt.
Explosionsschutz
bis 3 bar

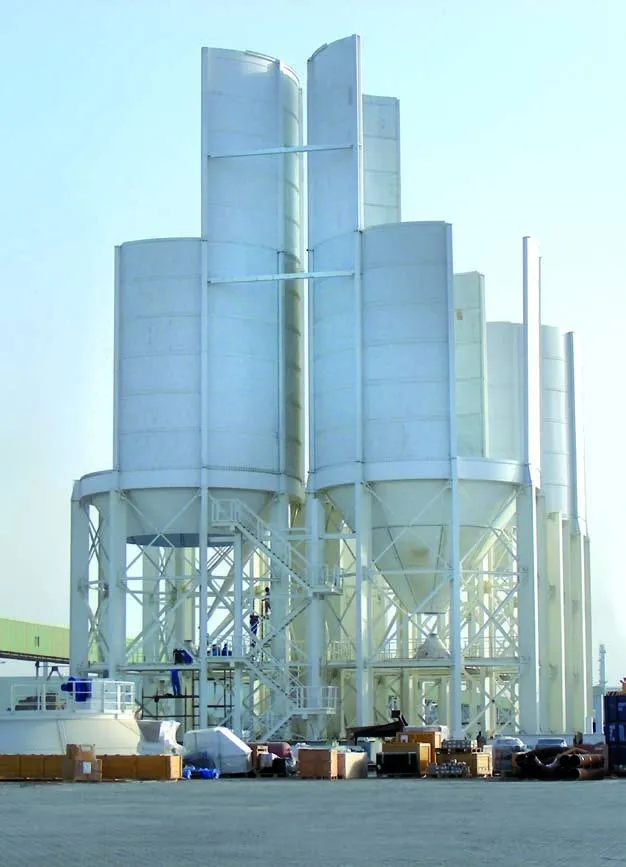

Druckstoßfeste Silos, geschweißt oder geschraubt, 50 bis 1 500 m³.
EG-geprüft
Leichtbau-Drehklappen mit Lagesensoren, schließen nach dem Ansprechen wieder.
ATEX
Schnellschlussschieber, flammendurchschlagsichere Zellenradschleusen, druckstoßfeste Filter.
CO · T · N₂
CO- und Temperaturüberwachung, Löscheinrichtungen, Inertisierung mit N₂ oder CO₂.
bis 30 000m³
ab 12 000t

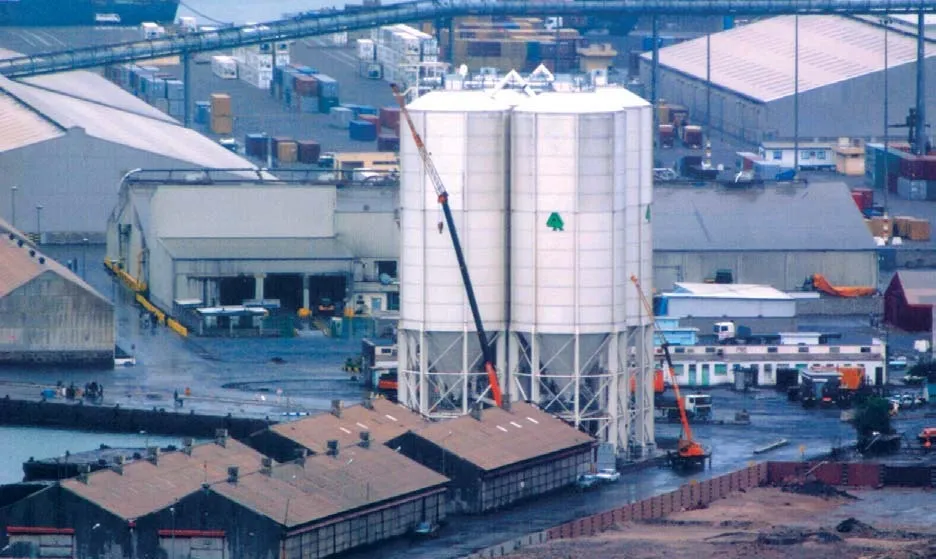

Zementumschlag mit Absackanlage, schlüsselfertig.
geschweißt · geschraubt
Werks- oder baustellengeschweißt; geschraubte Silos erlauben eine kurze Montagezeit.
bis 3bar
Reduzierter Explosionsüberdruck, für den der Behälter ausgelegt ist.
50–1 500m³
geschweißt · geschraubt
Leichtbau-Drehklappe
EG-Baumusterprüfung
induktive Sensoren
20–1 200m²
Filterfläche, mit Staubbehälter.
8–60m²
Für Silos, Behälter, pneumatische Förderung oder als Zentralfilter.
Filter, Schleusen, Klappen
600–4 800Sack/h
600 Sack/h mit 2 Stutzen bis 4 800 Sack/h mit 16 Stutzen.
3–16
bis 4mm
1 000m³/h
bis 30 000m³
bis 250t/h

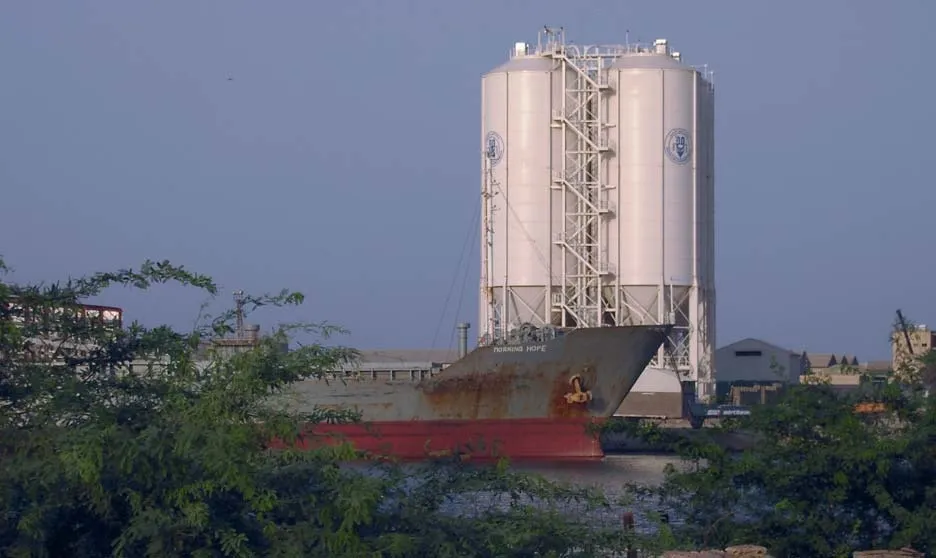

Port Sudan, über das schiffseigene pneumatische Fördersystem.
Pulver, auch adhäsiv
Angabe folgtt/h
Angabe folgt°

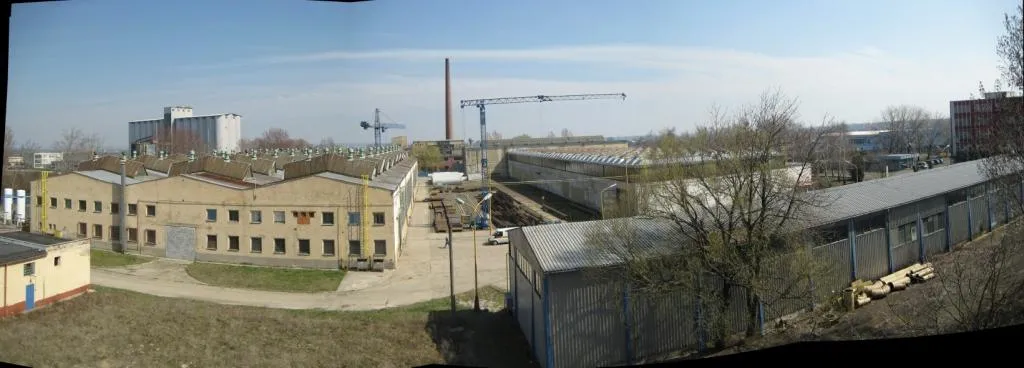

Eigene Fertigung in der Slowakei, seit 2006 vollständig im Besitz von OSTRA.
EN 1090 EXC3
≈ 6 000t/Jahr
≈ 10 000m²
≈ 10ha
≈ 200
≈ 25
Schraffierte Felder: Kennwert wird von OSTRA freigegeben.
Typische Schüttgüter
Entscheidet über
Passende Produktgruppen
Erste Orientierung, keine Auslegung. Maßgeblich sind die Kennwerte Ihres Produkts.
Zeichnung, Aufstellungsplan oder Lastenheft, dazu Schüttgut, Kapazität und Standort. Unvollständige Daten klären wir im technischen Gespräch.
Von IhnenSchüttgutdaten, Kapazität, Standort
ErgebnisBewertung der Machbarkeit
Silo, Fördertechnik und Explosionsschutz werden für Ihren Standort in einem Projekt ausgelegt: Volumen, Bauart, Austrag, Entlastungsfläche, Leistungen.
Von IhnenÖrtliche Randbedingungen, bauseitige Schnittstellen
ErgebnisAngebot mit Anlagenkonzept

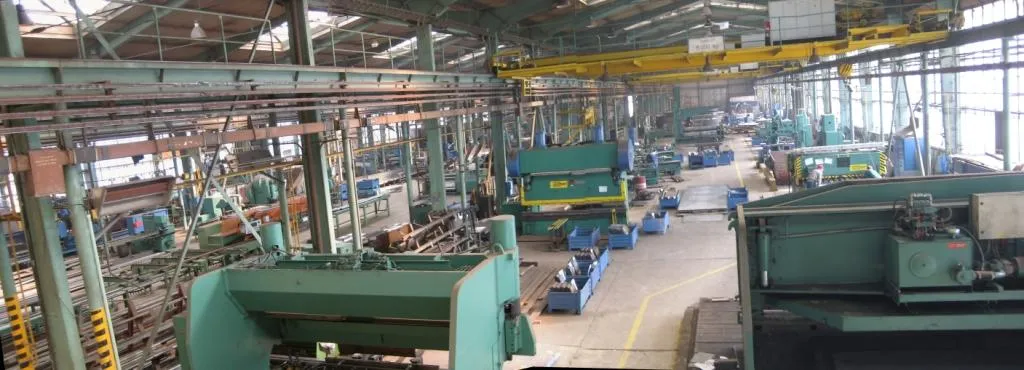

Silos, Stahlbau und Komponenten entstehen in der eigenen Fertigung, zertifiziert nach EN 1090 EXC3. Werksgeschweißte Schüsse bis Ø 4,20 m und 24 m Länge.
Von IhnenFreigabe der Ausführungsunterlagen
ErgebnisGeprüfte Bauteile, versandfertig

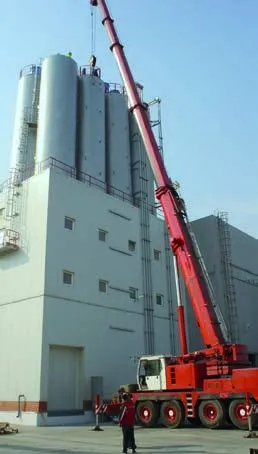

Montage auf Ihrer Baustelle durch eigene Monteure. Geschraubte Silos verkürzen die Montagezeit, wo Kranlasten oder Termine knapp sind.
Von IhnenFundament, Zufahrt, Energieanschluss
ErgebnisMontierte Anlage
Funktionsprüfung, Inbetriebnahme mit Ihrem Schüttgut und Einweisung des Betriebspersonals. Danach Ersatzteile und Service aus einer Hand.
Von IhnenSchüttgut für den Probebetrieb
ErgebnisAnlage im Betrieb
Silos, Stahlbau und Komponenten entstehen in der eigenen Fertigung von OSTRA. 1991 als Ingenieurbüro in Darmstadt gegründet, beteiligte sich OSTRA 1993 und 1995 an den slowakischen Fertigungsbetrieben Silometal und Silotech und übernahm sie bis 2006 vollständig.
Datenblätter und Übersichtszeichnungen zu jeder Produktgruppe senden wir Ihnen auf Anfrage.
